灌浆料达到强度的时间因类型不同而有所差异，高强灌浆料通常1-2天可达40MPa强度，普通灌浆料需3-7天，具体时间受型号、施工条件及养护方式影响。以下为详细分析：
高强灌浆料
1-2天可达40MPa：高强型灌浆料因配方优化（如添加早强剂、调整水泥比例），早期强度增长极快。例如，某些产品施工后1天强度可达35-40MPa，2天接近设计强度的70%，满足紧急承重要求。
适用场景：设备基础二次灌浆、重型机械安装、抢修工程等需快速承载的场景。
普通灌浆料
3-7天终凝并达设计强度：普通型灌浆料强度增长较慢，终凝时间通常为1-2周，但3-7天可达到设计强度的50%-80%。例如，C40级普通灌浆料3天强度约20-30MPa，7天达35-40MPa。
适用场景：一般结构加固、地脚螺栓锚固、混凝土裂缝修补等非紧急工程。
材料配方与型号
水泥类型：硫铝酸盐水泥基灌浆料早期强度远高于普通硅酸盐水泥基产品。
添加剂：早强剂可缩短初凝时间至15分钟内，膨胀剂能减少收缩裂缝，但可能延长终凝时间。
骨料粒径：细骨料（如超细砂）填充更密实，提高早期强度，但需更多水分，可能延迟终凝。
施工条件
加水量：严格按说明书加水（通常12%-14%），超量会导致泌水、离析，降低强度并延长凝结时间。例如，加水量每增加1%，强度可能下降5%-10%。
搅拌时间：机械搅拌3-5分钟确保均匀，人工搅拌需延长至5-8分钟，避免局部不均影响强度。
浇筑厚度：单层浇筑厚度超过100mm时，需分层振捣以排除气泡，否则内部缺陷会削弱强度。
环境因素
温度：
低温（<5℃）：水化反应减缓，强度增长停滞，需采取保温措施（如覆盖棉被、电热毯）。
高温（>35℃）：水分蒸发过快导致表面开裂，需遮阳、喷水养护或使用缓凝剂。
湿度：养护期湿度<90%时，需每日喷水3-5次，保持表面湿润，否则强度损失可达20%-30%。
养护时间：标准养护（温度20±2℃、湿度≥95%）下，7天强度可达设计值的80%-90%，28天达100%；若仅养护3天，强度可能仅达50%-60%。

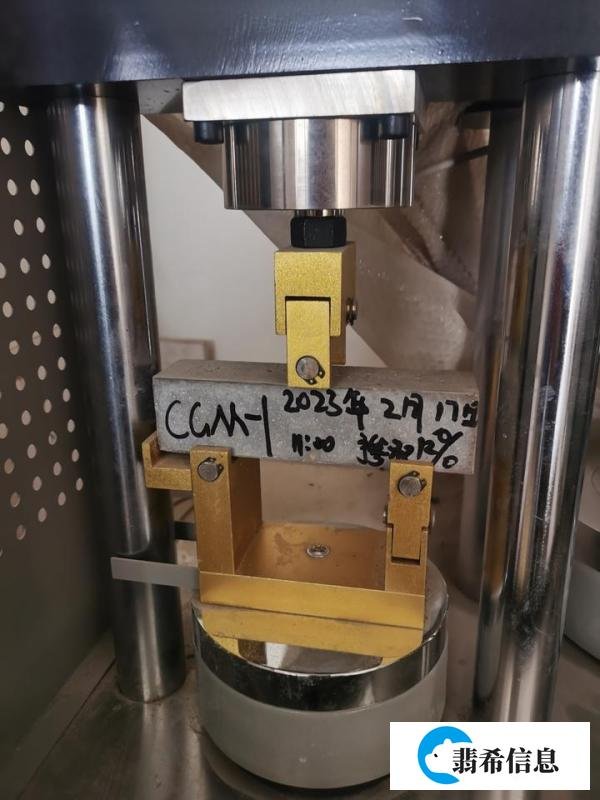

强度检测
试块制作：按GB/T 50448-2015标准，每50m3灌浆料制作3组150mm×150mm×150mm试块，分别测试1天、3天、28天强度。
现场回弹法：对已硬化灌浆料表面使用回弹仪检测，结合碳化深度修正强度值，适用于快速评估。
施工优化措施
预处理：基面凿毛、清洁并湿润至无明水，提高粘结强度。
分层浇筑：单层厚度≤100mm，间隔1-2小时待表面初凝后继续浇筑，避免冷缝。
振捣密实：使用插入式振捣棒或附着式振捣器，确保无气泡、无空洞。
养护强化：低温时采用蒸汽养护（40-60℃、湿度≥90%），高温时覆盖湿麻袋并喷水降温。
紧急抢修
选用超早强型灌浆料（如H-60型），1小时初凝、3小时终凝，24小时强度达50MPa以上，适用于道路抢修、设备紧急固定。
大体积灌浆
分块浇筑（每块≤2m3），间隔12-24小时，避免水化热集中导致开裂；内部埋设冷却水管，控制温升≤25℃。
冬季施工
使用防冻型灌浆料（含减水剂、防冻剂），施工温度可低至-10℃；养护期覆盖电热毯或搭设暖棚，保持温度≥5℃。
总结：灌浆料强度增长时间需结合材料类型、施工条件及养护方式综合判断。高强型产品可快速承载，但成本较高；普通型需更长时间养护，但经济性更优。实际工程中，应根据设计要求、工期限制及环境条件选择合适产品，并严格把控施工工艺与养护流程，以确保强度达标。
