什么是横差保护和纵差保护？

横差保护和纵差保护合称为“差动保护”，其基本原理为“基尔霍夫电流定律”，也就是流入节点的电流相量和为零。

差动保护一般应用于发电机、输电线路、变压器、电动机和配电母线等设备，下面以电动机的应用为例，简要说明两个保护。

一、纵差保护：按照电流的顺序方向，比较纵向（入和出）的电流情况，为纵差保护，看下图：

将电动机同一相的首端电流（入）和中性点接线端电流（出），进行差值计算。电动机正常运行时，理论上该差值为零，差动保护装置不会动作。考虑到接线的不平衡、电流互感器特性差异以及外部因素造成的不平衡等因素，将保护装置的定值设定躲过不平衡电流即可。另外，对于2MW以下的电动机（发电机），采用两相式（A、C）差动保护即可满足要求；对于5MW以上的电动机，采用三相式保护。这个就称为“纵差保护”，它主要保护的是电动机相间短路的故障。

二、横差保护：对于一台电动机的同一相线圈，不同的并联绕组之间的电流差，反映的是电机匝间短路的故障，这是采用的就是“横差保护”。一般将三相的横差电流接于一个电流保护元件，就可实现横差保护。

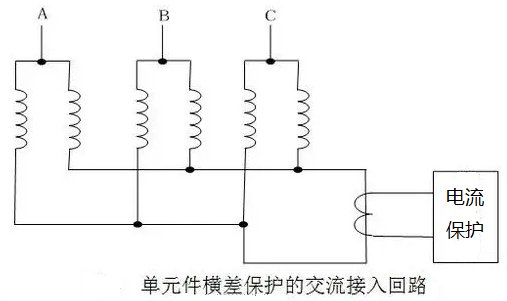

上图中，每一相线圈包含两个并联的绕组，二者的电流差值反映的就是电机的匝间短路故障。由于故障电流的来源是同一相的横向之间比较，所以称为“横差保护”。
