电热水壶内部电路原理图及维修指南
一、电热水壶内部结构
电热水壶主要由分离式底座、壶身底座和壶身三部分组成。

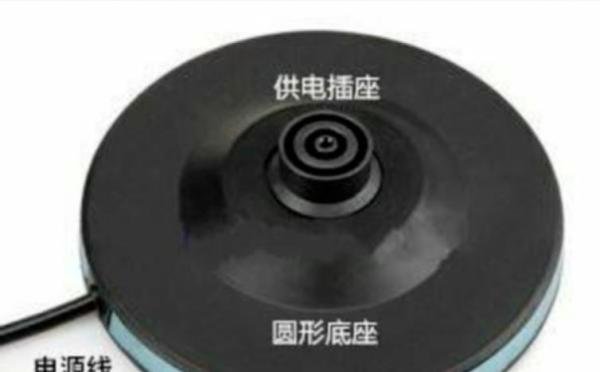

分离式底座
由圆形底座、电源插座、电源线组成。
电源线长度符合国标规定，确保安全。
设计为母头，防止误触摸插座触电。

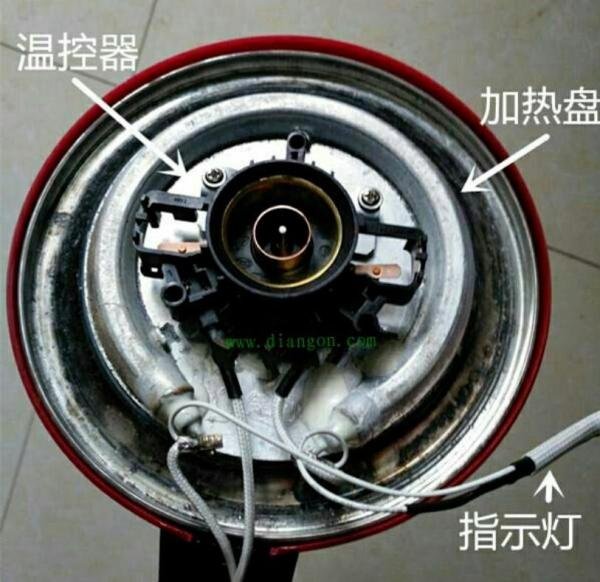

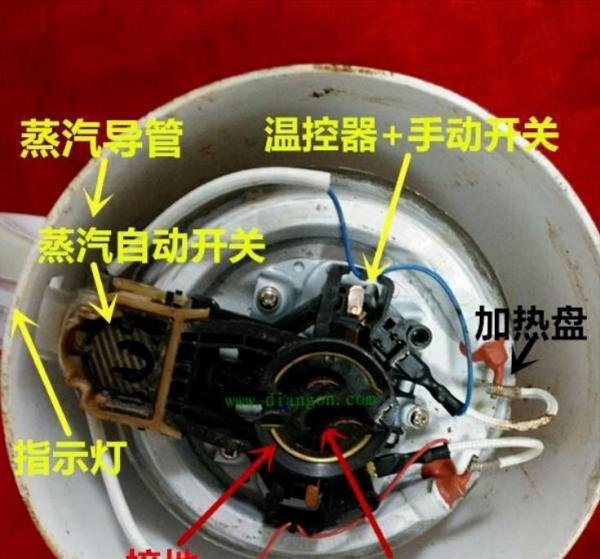

壶身底座
包含蒸汽式自动断电开关、水壶插座、加热盘、温控器、热熔断器（部分产品无）、指示灯等。
是电热水壶的工作和控制部分，核心部件。
壶身电源公头与底座母头结合形成开关。
壶身
由外壳、壶身、手柄、上盖组成。
外壳材料多样，如不锈钢、塑料等。
壶身用于盛水，结构有单层或双层之分。
部分外壳带有水位标尺，蒸汽自动开关位置各异。

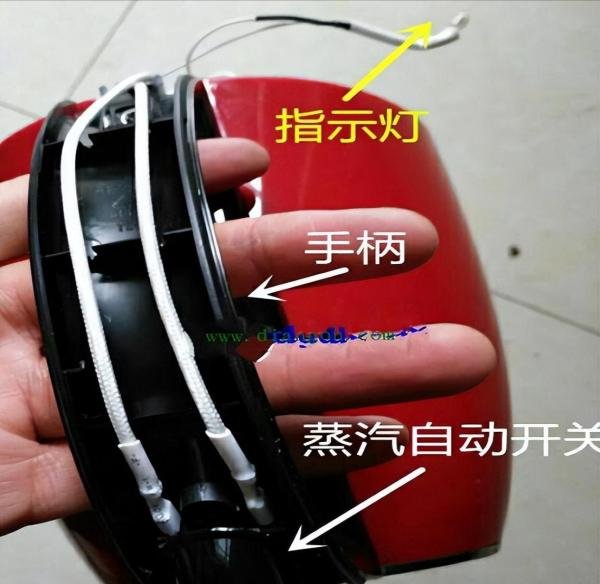

二、电热水壶结构之二（开关在手柄上）
壶身底座
蒸汽开关不在壶身底座上，设计有所差异。
手柄、壶身
手柄设计便于握持和操作。
壶身与手柄结合紧密，确保使用安全。

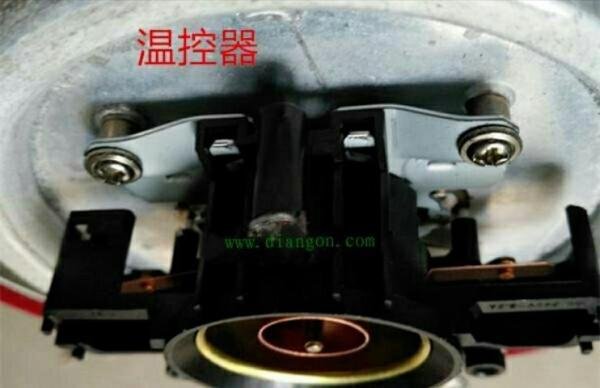

温控器
控制电热水壶加热和保温的关键部件。
三、电热水壶工作原理及电路图

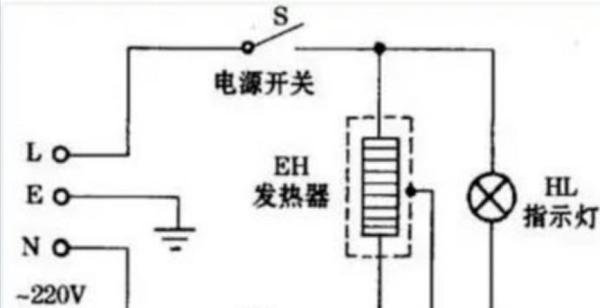

非保温式电热水壶原理
接通电源后，蒸汽自动开关S闭合，形成回路，加热盘开始加热。
指示灯并联在加热盘上，发光表示加热中。
水开后，蒸汽式自动开关断电，指示灯熄灭，停止加热。

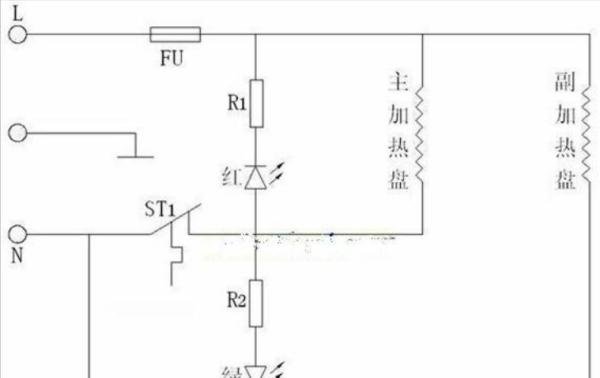

保温式电热水壶原理
内部有两个加热盘，主加热盘用于快速加热至沸腾。
水开后，主加热盘断电，副加热盘维持水温。
红色、绿色指示灯对应不同状态，温控器控制不同温度。
四、电热水壶的四大保护措施
水开自动断电
蒸汽自动开关SA，水开后自动断电。
防干烧保护
温控器，水烧干后温度超过100℃，双金属片受热变形推动触点断开。
过热保护
热熔断器，温度过高或严重短路时熔断断电。
接地保护
降低触电危险性，确保使用安全。
五、维修指南
检查电源线和插座
确保电源线无破损，插座接触良好。
检查蒸汽自动开关
若水开后不断电，可能是蒸汽自动开关损坏，需更换。
检查温控器
若防干烧功能失效，可能是温控器故障，需检查并更换。
检查加热盘和热熔断器
加热盘损坏或热熔断器熔断，需更换相应部件。
注意接地保护
确保电热水壶接地良好，避免触电风险。
通过以上介绍，您应该对电热水壶的内部结构、工作原理及维修方法有了初步了解。在维修时，请务必确保断电操作，避免触电危险。若遇到复杂问题，建议寻求专业维修人员的帮助。
